| KC2上懸、中懸側窗電動開窗機 | |
 | |
|  |

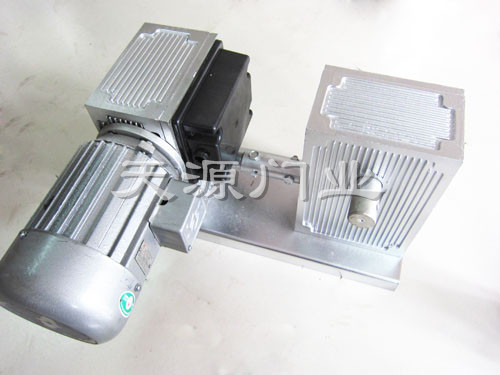

| 中懸窗開窗機 | |
 |  |
 |  |

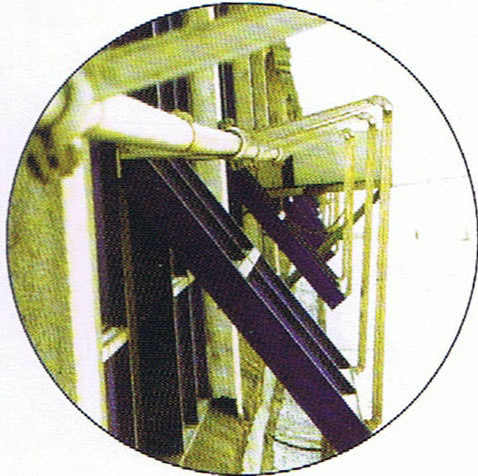

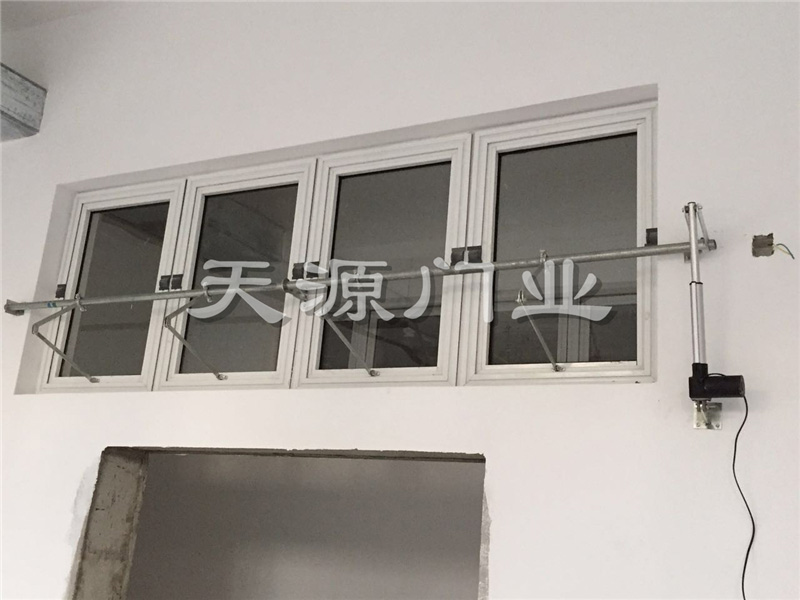

| KC2 天窗側窗電動開窗機 | KC2 開啟效果圖 |

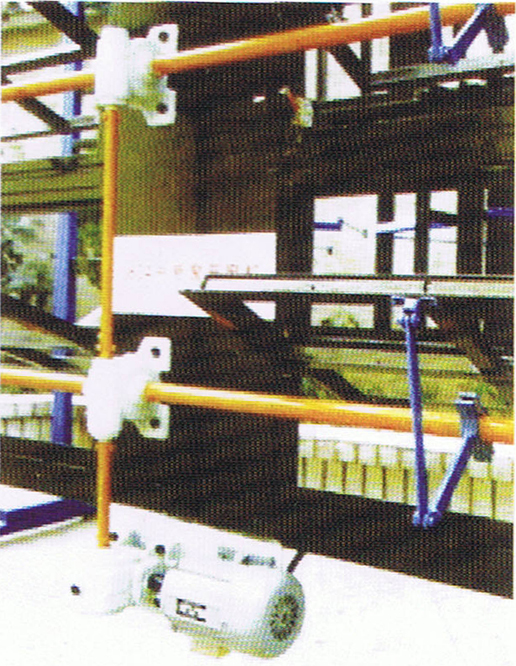

布置圖
 |  |
 |
一、概述
KC2中懸天(側)窗電動開窗機是本公司開發研制替代原J804電動開窗機的一種機電一體化新型開窗機，具有外形美觀、結構緊湊、傳動阻力小、噪音小、安裝方便等特點，是目前國內先進的開窗機產品。它可根據使用要求附設遙控、煙控、溫控、風控、雨控等傳感裝置自動控制窗扇啟閉。適用于一般工業廠房、倉庫、車站候車室、侯機樓、影劇院、禮堂和食堂等建筑物的中懸天(側)窗的啟閉。產品符合國家建筑標準設計圖集06CJ06-1要求。
二、產品特點
1、開窗機機體由原鑄鐵件改為鋁鎂壓鑄件，行程控制與天(側)窗電動開窗機KC1相同。
2、開關器采用鋁合金壓鑄工藝，外形美觀、結構緊湊，有效地提高抗腐蝕能力和使用性能。
3、控制功能上增加了風控、雨控、溫控、煙控、光控及消防接口，達到智能控制，滿足現代化廠房的要求。
4、傳動管支架、聯動管支架，均改為沖壓成型件，內襯滑動軸承，減少了現場埋件和傳動噪音。
5、增加了上、中、下機和連接板{鋁鎂壓鑄件)，適應于不同立柱方向的安裝，方便維修，外觀及使用性能均躍上了嶄新的臺階。
6、電氣控制由原來的強電控制改為弱電控制。
三、主要技術參數
開窗機型號 | KC2 |
電動機型號 | YS-8014 |
電壓(V) | 380 |
功率(KW) | 0.55 |
電機轉速(r/min) | 1400 |
輸出軸轉速(r/min) | 20 |
防護等級 | IP44 |
四、KC2 側窗電動開窗機的選用
1、上懸、中懸側窗啟閉極限及長度參見下表
窗扇 啟閉 形式 | ZUI大 啟閉 角度 | 組合 排數 | 窗 扇 高 度 | |||||
900 | 1200 | 1500 | ||||||
啟閉扇數 | 啟閉長度 ( 米 ) | 啟閉扇數 | 啟閉長度 ( 米 ) | 啟閉扇數 | 啟閉長度 ( 米 ) | |||
中懸 側窗 | 70° | 單排 | 36 | 48 | 24 | 48 | 18 | 32 |
二排 | 44 | 32 | 32 | 32 | 24 | 24 | ||
三排 | 54 | 18 | 36 | 18 | 24 | 18 | ||
四排 | 56 | 16 | 48 | 16 | 24 | 18 | ||
五排 | 60 | 16 |
|
|
|
| ||
六排 | 60 | 16 |
|
|
|
| ||
注：表中的極限啟閉扇數與極限長度，以開窗機居中左右兩邊對稱啟閉計，如單邊，窗扇數量和啟閉長度均應減半。
2、KC2側窗電動開窗機 開關器 為撐桿撐腳形式。撐腳采用鋁壓鑄，外形美觀、結構緊湊、安裝方便。
